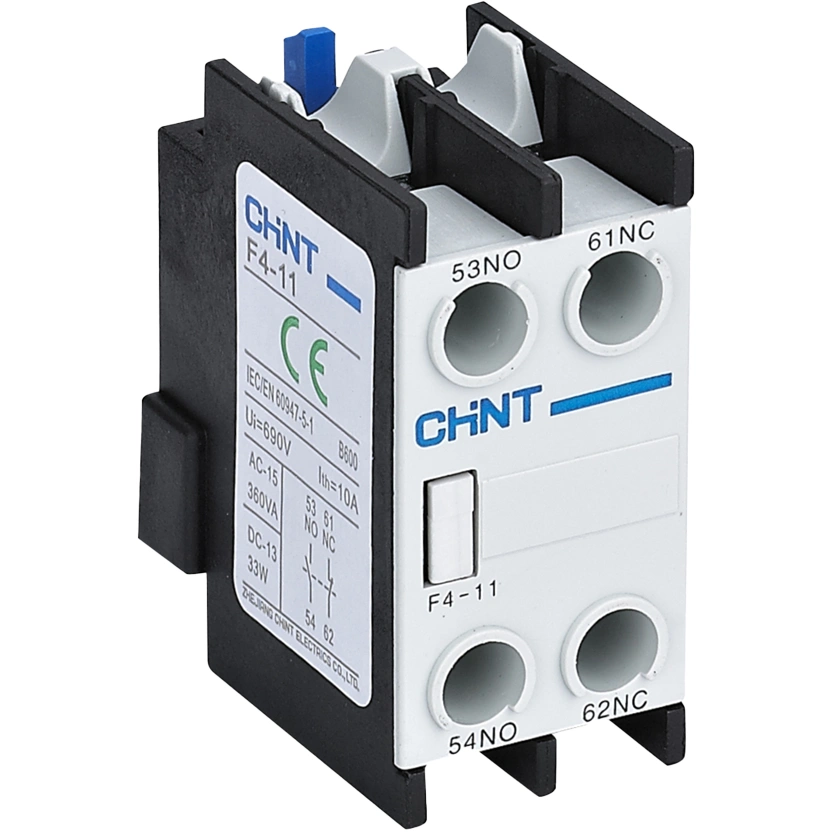

Contacto Auxiliar 1Na+1Nc Nc1-Nc2 F4-11 Chint Optimice el rendimiento de sus tableros eléctricos con los bloques de contactos auxiliares frontales Chint F4. Estos accesorios han sido diseñados específicamente para integrarse de forma modular con los contactores de las series NC1 (9A a 95A) y NC2, permitiendo añadir lógica de control sin aumentar el ancho del equipo en el riel DIN.
Descripción General
El bloque F4 es un conjunto de contactos auxiliares de montaje frontal que se acopla directamente sobre la cabeza del contactor. Su función principal es proporcionar señales adicionales de estado (abierto/cerrado) para circuitos de maniobra, enclavamientos eléctricos y sistemas de automatización industrial.
Características Técnicas Principales Contacto Auxiliar 1Na+1Nc Nc1-Nc2 F4-11 Chint
-
Certificaciones Internacionales: Cumplen con normativas IEC/EN 60947-4-1 y cuentan con sellos de calidad CE, KEMA, VDE, UL, EAC y RCC.
-
Tensión de Aislamiento (Ui): Soportan hasta 690V CA a frecuencias de 50/60Hz.
-
Montaje «Clip-on»: Sistema de instalación rápida por presión en la parte frontal del contactor, facilitando el mantenimiento y la actualización de tableros.
-
Diseño Robusto: Operan en un rango de temperatura ambiente de -5°C a +40°C.
-
Seguridad: Poseen un grado de protección IP20, asegurando la protección contra contactos accidentales.
Guía de Modelos y Configuraciones F4 Contacto Auxiliar 1Na+1Nc Nc1-Nc2 F4-11 Chint
Existen diversas variantes según la cantidad de contactos Normalmente Abiertos (NA) y Normalmente Cerrados (NC) que requiera su proyecto:
| Modelo | Contactos NA (N/A) | Contactos NC (N/C) | Configuración Total |
| F4-11 | 1 | 1 |
1NA + 1NC
|
| F4-20 | 2 | 0 |
2NA
|
| F4-02 | 0 | 2 |
2NC
|
| F4-22 | 2 | 2 |
2NA + 2NC
|
| F4-40 | 4 | 0 |
4NA
|
| F4-31 | 3 | 1 |
3NA + 1NC
|
| F4-13 | 1 | 3 |
1NA + 3NC
|
| F4-04 | 0 | 4 |
4NC
|
Usos Comunes y Aplicaciones
Los contactos auxiliares Chint F4 se utilizan ampliamente en los siguientes escenarios:
-
Señalización Remota: Conexión de luces piloto o alarmas para indicar visualmente si un motor o carga está en funcionamiento.
-
Enclavamientos Eléctricos: Cruce de señales en arrancadores inversores para evitar que dos contactores cierren simultáneamente, previniendo cortocircuitos.
-
Sistemas de Automatización: Envío de señales de estado a PLCs o controladores lógicos para supervisar procesos industriales.
-
Control de Cargas Secundarias: Activación de otros dispositivos de control (como temporizadores o relés de menor potencia) al accionarse el contactor principal.
-
Maniobras Complejas: Esencial en arrancadores estrella-triángulo para la correcta secuencia de conmutación.
