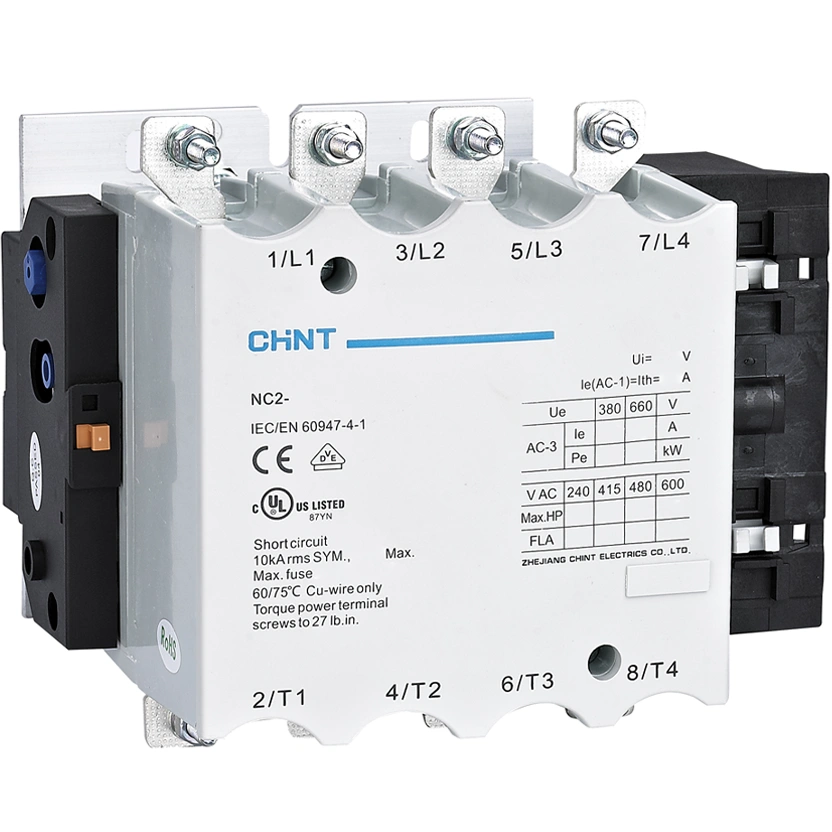

Contactor 265A 230Vac Nc2 4Na Control De Bobina 230Vac Chint representa una solución robusta y de alto rendimiento para la gestión de circuitos eléctricos de potencia. Este dispositivo ha sido diseñado para operar en redes de CA de 50/60 Hz con tensiones de hasta 690 V y corrientes nominales que alcanzan los 800 A. Su función principal es permitir la conexión y el corte de circuitos a distancia, proporcionando además una protección integral contra sobrecargas cuando se integra con un relé térmico adecuado.
Diseño y Estructura Avanzada Contactor 265A 230Vac Nc2 4Na Control De Bobina 230Vac Chint
La serie NC2 destaca por una arquitectura de acción directa con un sistema de doble contacto de interrupción. Su estructura interna se compone de cuatro pilares fundamentales: un avanzado sistema de extinción de arco, el conjunto de contactos, una base de soporte fabricada en aleación de aluminio y un sistema magnético que aloja la bobina y el núcleo de hierro.
Una de las ventajas competitivas de este modelo es su bobina intercambiable, la cual se monta en un armazón integrado que permite insertarla o extraerla directamente del contactor. Esta característica facilita significativamente las tareas de mantenimiento y reparación en campo. Además, el diseño optimizado logra una distancia de formación de arco extremadamente corta; por ejemplo, en los modelos de 115A a 330A, esta distancia es de apenas 10 mm, lo que permite un ahorro considerable de espacio dentro de los gabinetes eléctricos.
Especificaciones y Rendimiento Contactor 265A 230Vac Nc2 4Na Control De Bobina 230Vac Chint
Este equipo está fabricado bajo la normativa internacional IEC/EN 60947-4-1 y cuenta con certificaciones de prestigio global como CE, VDE, UL, EAC, entre otras. Su durabilidad mecánica es sobresaliente, alcanzando hasta 10 millones de maniobras en los modelos de tamaño 1 , mientras que su vida eléctrica en categoría AC-3 puede llegar a 1.2 millones de maniobras según el modelo específico.
En cuanto a su capacidad de conexión, el NC2 permite el uso de conductores de gran sección, desde 70 mm² hasta 240 mm², o pletinas de cobre de hasta 50×5 mm para los modelos de mayor amperaje. El grado de protección estándar es IP00, aunque puede elevarse a IP20 en la cara frontal mediante el uso de cubiertas SHD.
Flexibilidad de Instalación y Accesorios
La serie NC2 ofrece una gran versatilidad de montaje, permitiendo una inclinación de hasta $\pm5^{\circ}$ respecto al plano vertical. Además, es compatible con una amplia gama de accesorios que amplían su funcionalidad:
Contactos Auxiliares: Módulos F4 y F5 que ofrecen diversas configuraciones de contactos NA y NC.
Temporizadores: Módulos de retardo a la conexión o desconexión con rangos que van desde 0.1 s hasta 180 s.
Enclavamientos Mecánicos: Disponibles para montajes tanto horizontales como verticales, permitiendo bloquear hasta tres contactores en configuración vertical para aplicaciones de inversión o conmutación.
Condiciones de Operación
Para garantizar un funcionamiento óptimo, el contactor debe instalarse en ambientes con temperaturas entre -5° y 40°, y en altitudes que no superen los 2000 metros sobre el nivel del mar. Es apto para categorías de instalación III, asegurando un desempeño confiable en entornos industriales exigentes.
