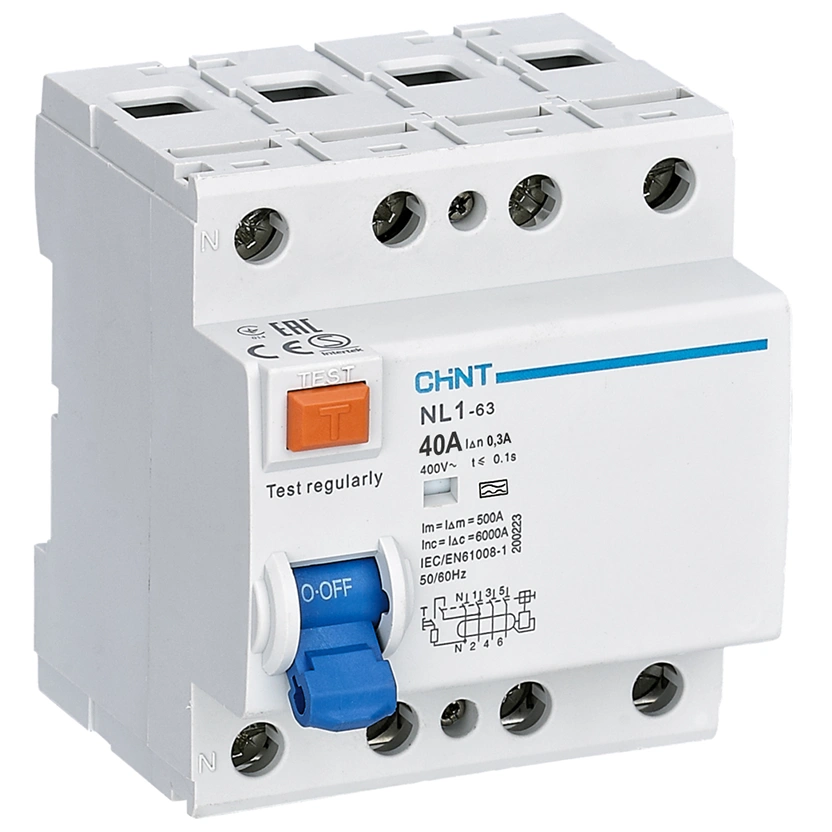

DIFERENCIAL 4X40A 300MA A INTERRUPTOR DIFERENCIAL CHINT está especialmente diseñada para el control de circuitos eléctricos y la protección especializada de personas e instalaciones. Su función principal es proteger a las personas contra contactos indirectos y proporcionar una protección adicional contra contactos directos, así como resguardar las instalaciones contra el riesgo de incendios ocasionados por fallas de aislamiento. Estos interruptores diferenciales están diseñados para su uso en viviendas, en el sector terciario y en la industria, y no incluyen protección magnetotérmica contra sobrecorrientes.
Características de Selección y Formas de Onda Detectables Dependiendo de la naturaleza de la corriente del sistema, la serie ofrece diferentes tipos de detección para adaptarse a diversas necesidades:
-
Clase CA: El disparo está asegurado ante corrientes residuales de corriente alterna (CA) sinusoidales de aumento lento.
-
Clase A: Asegura el disparo tanto para corrientes residuales de CA sinusoidales como para corrientes residuales de corriente continua (CC) pulsadas, ya sea que se apliquen de forma repentina o que aumenten lentamente.
-
Clase S y G/SI: Además de asegurar el disparo para corrientes residuales de CA sinusoidales y de CC pulsadas de aplicación repentina o aumento lento, este tipo incorpora filtros especiales contra disparos intempestivos provocados por armónicos y sobretensiones transitorias. Presenta una alta inmunidad confirmada, siendo capaz de soportar picos de corriente de impacto tipo 8/20 µs de hasta 3000 A sin perder la estabilidad ni generar activaciones indebidas.
Sensibilidad y Tiempo de Disparo La serie DIFERENCIAL 4X40A 300MA A INTERRUPTOR DIFERENCIAL CHINT ofrece diferentes niveles de sensibilidad para adecuarse a cada aplicación específica:
-
10 mA: Pensada para la protección de fugas en instrumentos de precisión y para el uso en áreas específicas como baños.
-
30 mA: Diseñada para brindar protección adicional contra contactos directos.
-
100 mA: Coordinada con el sistema de puesta a tierra bajo la fórmula IΔn < 50/R, con el fin de brindar protección contra contactos indirectos.
-
300 mA y 500 mA: Destinados a la protección frente a contactos indirectos y riesgos de incendio.
En cuanto a los tiempos de respuesta, dispone de las siguientes opciones:
-
Instantáneo: Proporciona un disparo inmediato sin ningún tipo de retraso.
-
Corto Retraso (G/S): Asegura que cualquier disparo tenga un retraso mínimo de 10 ms.
-
Selectivo (S): Garantiza una discriminación total con interruptores diferenciales no selectivos que se encuentren instalados aguas abajo.
Especificaciones Técnicas e Instalación Los interruptores diferenciales de la serie NL1 cumplen con las normativas IEC/EN 61008-1 e IEC/EN 62423. Se encuentran disponibles en configuraciones de 2 polos (2P) y 4 polos (4P), cubriendo corrientes nominales de 16, 25, 32, 40, 63, 80 y 100 A. El voltaje nominal de operación puede ser de 230/400 a 240/415 V (y de 110/127 V en versiones específicas de 2 polos).
Cuentan con un indicador de falla de corriente integrado y un grado de protección IP20. Están preparados para trabajar en un rango de temperatura ambiente de -25 °C a +70 °C. Su montaje se realiza sobre riel DIN EN 60715 de 35 mm mediante un dispositivo de clip rápido, permitiendo además una conexión flexible tanto desde la parte superior como desde la parte inferior, siendo compatibles con cables y barras colectoras tipo U o tipo Pin. Tanto su vida útil mecánica como la eléctrica es de 4,000 ciclos.
