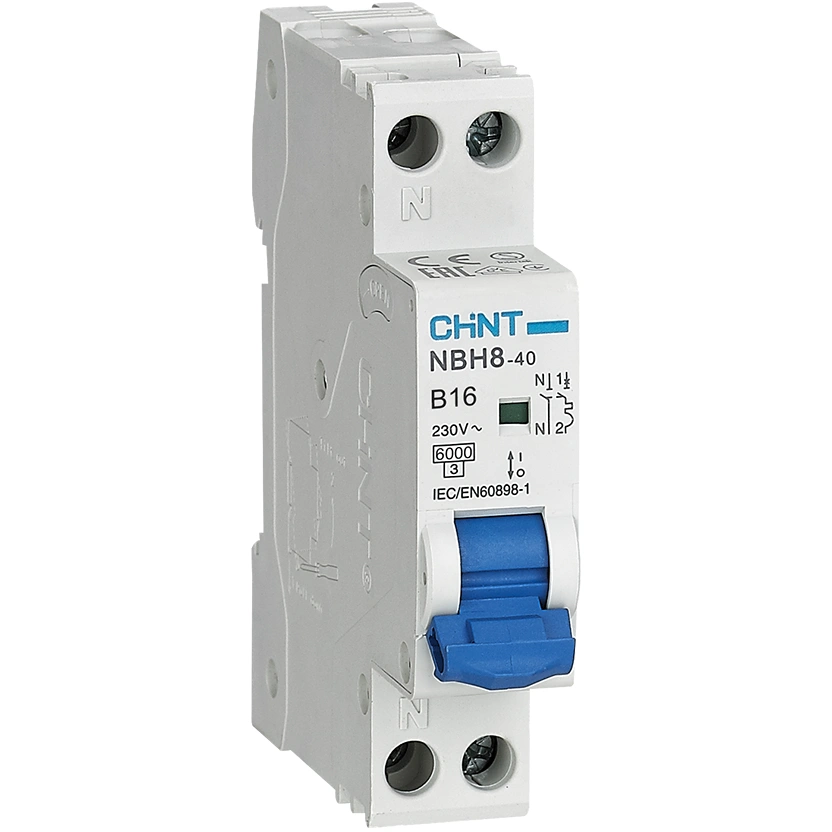

AUTOMATICO COMPACTO 2X16A CURVA B, El NBH8 es un interruptor automático miniatura (MCB) de 1P+N diseñado específicamente para la protección de circuitos eléctricos contra sobrecargas y cortocircuitos, garantizando un aislamiento y una conmutación seguros en sistemas de distribución de energía residencial y comercial. Este dispositivo destaca por su diseño compacto y fiable, cumpliendo íntegramente con la normativa IEC/EN 60898-1.
Especificaciones Eléctricas y de Rendimiento AUTOMATICO COMPACTO 2X16A CURVA B
El interruptor opera en sistemas de 230/240 V CA con una frecuencia de 50/60 Hz. Soporta una amplia gama de corrientes nominales, desde 1A hasta 40A, y ofrece una capacidad de ruptura nominal de 4,5 kA o 6 kA.
En cuanto a su comportamiento de disparo, dispone de dos configuraciones:
-
Curva B (3–5 In): Ideal para cargas resistivas y cables largos.
-
Curva C (5–10 In): Adecuada para cargas inductivas y circuitos con baja corriente de irrupción.
El equipo cuenta con una clase de limitación de energía 3, una tensión nominal de aislamiento (Ui) de 500 V y una tensión de resistencia al impulso (Uimp) de 4 kV. Su robustez se refleja en una vida útil mecánica de 20.000 operaciones y una vida útil eléctrica de 10.000 operaciones.
Instalación y Dimensiones AUTOMATICO COMPACTO 2X16A CURVA B
El NBH8 está diseñado para montaje en carril DIN de 35 mm con un dispositivo de fijación rápida, permitiendo la conexión tanto desde arriba como desde abajo.
-
-
Terminales: Admite cables de hasta 16 mm² y barras colectoras de hasta 10 mm², con un par de apriete recomendado de 2,0 N·m.
-
Indicadores: Incluye un indicador visual de posición de contacto y posee un grado de protección IP20.
-
Dimensiones: 44 mm (Ancho) × 86 mm (Alto) × 60,7 mm (Profundidad).
-
Peso: Aproximadamente 120 g.
-
Condiciones de Operación y Accesorios
El dispositivo funciona en un rango de temperatura ambiente de -5 °C a +40 °C y puede ser almacenado entre -25 °C y +70 °C. Es compatible con diversos accesorios auxiliares, incluyendo contactos de alarma, contactos auxiliares, liberación de derivación y disparo por subtensión.
