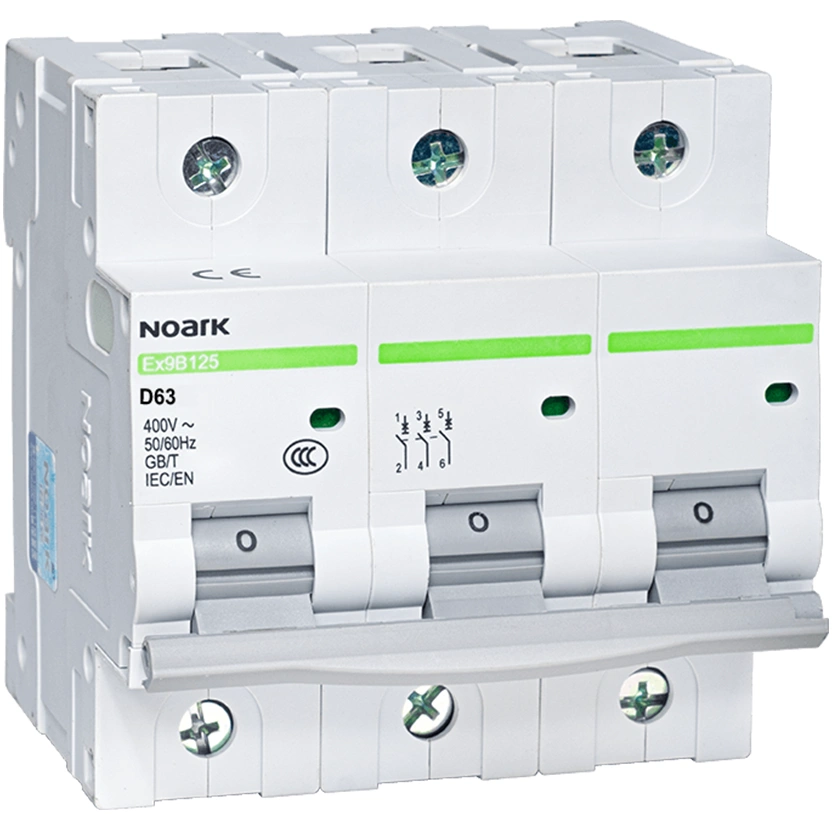

AUTOMATICO 3X63A 25KA DIN CURVA D CHINT EX9B La serie de interruptores automáticos miniatura (magnetotérmicos) Ex9B125 ofrece una solución industrial robusta y fiable, diseñada específicamente para las instalaciones más exigentes. Son ideales tanto para aplicaciones industriales como para cuadros de distribución de energía. Este dispositivo proporciona una excelente protección contra sobrecargas y cortocircuitos , garantizando la máxima seguridad en la distribución eléctrica.
Capacidad y Rendimiento Dependiendo de la configuración y de las normas aplicadas, estos disyuntores alcanzan corrientes nominales desde 16 A hasta 100 A , e incluso hasta 125 A según las especificaciones generales de la serie. Cuentan con un poder de corte extremadamente elevado:
-
Alcanzan una capacidad de ruptura de hasta 25 kA según la norma EN 60947-2 para corrientes entre 16 y 63 A.
-
Para corrientes de 80 A y 100 A, el poder de corte es de 20 kA bajo la norma EN 60947-2.
-
También están probados según la norma EN 60898-1 , ofreciendo capacidades de ruptura de hasta 20 kA bajo este estándar.
Versatilidad y Especificaciones Técnicas AUTOMATICO 3X63A 25KA DIN CURVA D CHINT EX9B
Para adaptarse a los requerimientos de cada proyecto, los interruptores automáticos Ex9B125 se presentan en una gran variedad de opciones:
-
Se encuentran disponibles en versiones de 1 a 4 polos y también existen variantes de polos 1N y 3N.
-
Su tensión nominal de funcionamiento es de 230/400 V CA.
-
Disponen de curvas de disparo características B, C y D , las cuales están alineadas con la norma EN 60898-1.
-
Un detalle práctico y visual es que la maneta del interruptor cambia de color según la corriente nominal que maneje.
Instalación y Diseño Modular
El diseño de la serie Ex9B125 ha sido optimizado para facilitar el montaje y ahorrar espacio en los cuadros eléctricos:
-
Cuenta con un diseño modular que permite una gran sencillez de instalación sobre carril DIN.
-
Permite una mayor rapidez en el montaje , lo que se traduce en un menor espacio necesario y la posibilidad de utilizar armarios más reducidos.
-
Incorpora además una ventana indicadora de estado para visualizar claramente si los contactos están abiertos o cerrados.
Gama de Accesorios Uno de los puntos más destacables es la capacidad de personalización mediante una amplia gama de accesorios que se montan en el lado izquierdo del interruptor:
-
Ofrece contactos auxiliares AX3111 o AX3122 , así como contactos de señalización o alarma AL3111 y AXL31.
-
Ofrece bobinas de emisión de corriente o de disparo SHT31 y SHT3111 , conocidos también como disparadores de derivación.
-
Ofrece bobinas de mínima tensión UVT31, UVT3101 y UVT3110 , vinculados también a disparadores de subtensión y sobretensión.
-
Es posible configurar las combinaciones necesarias de dichos accesorios para cumplir con las necesidades de cada proyecto.
