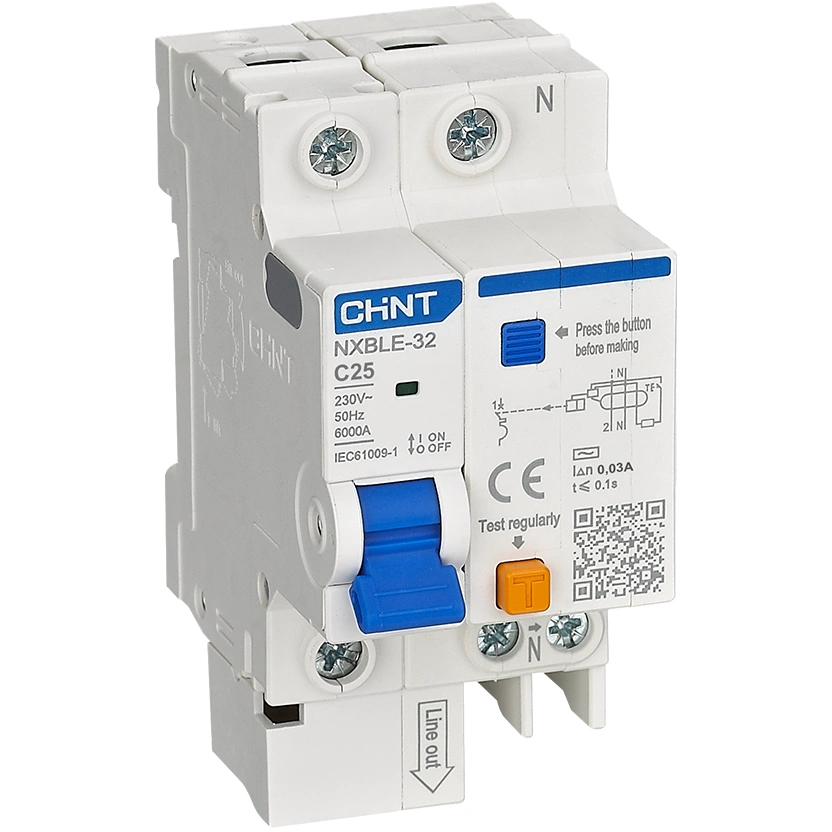

RCBO 2X25A 30MA AC INTERRUPTOR DIFERENCIAL CHINT es un dispositivo que cumple estrictamente con la norma internacional IEC61009-1. En primer lugar, es importante señalar que este equipo opera con un rango de corriente nominal que varía entre 6 A y 32 A. Además de esto, ofrece una corriente residual de operación nominal que incluye valores de 0.03 A, 0.05 A, 0.075 A, 0.1 A y 0.3 A. Por otro lado, su tipo de protección contra fugas corresponde a la clase AC, mientras que sus curvas de disparo electromagnético disponibles son del tipo B, C y D.
En lo que respecta a su alimentación eléctrica, el dispositivo trabaja con una tensión nominal de 230/400 V y una frecuencia nominal de 50 Hz. Adicionalmente, el NXBLE-32 está disponible en diversas configuraciones de polos, específicamente en opciones de 1P+N, 2P, 3P, 3P+N y 4P. Por consiguiente, resulta ser un producto sumamente versátil para diferentes tipos de instalaciones.
Asimismo, es relevante destacar su vida útil y resistencia mecánica. En relación con esto, el interruptor cuenta con una vida mecánica de 20,000 ciclos. De igual manera, posee una capacidad de vida eléctrica de hasta 10,000 ciclos. En cuanto a su capacidad de interrupción frente a fallas, tanto la capacidad asignada de corte en cortocircuito como la capacidad de corte de servicio alcanzan los 6,000 A. Por lo tanto, ofrece un nivel de protección robusto y confiable.
RCBO 2X25A 30MA AC INTERRUPTOR DIFERENCIAL CHINT
Por otra parte, si analizamos sus propiedades dieléctricas y ambientales, el equipo soporta una tensión nominal soportada al impulso de 4 kV. De manera similar, su tensión de ensayo dieléctrico es de 2,000 V a frecuencia industrial durante un lapso de 1 minuto. Además de lo anterior, presenta propiedades contra la humedad y el calor de hasta 28 ciclos.
Respecto a su conexión y montaje, el dispositivo admite una sección mínima de cable de 1 mm² y una sección máxima de 6 mm². Adicionalmente, el par de apriete estándar para las conexiones es de 2 N·m, mientras que el par máximo soportado es de 2.5 N·m. A su vez, la profundidad de inserción del cable es de 12.5 mm. Por otra parte, la entrada de cable se realiza por la parte superior y la salida por la parte inferior. En consecuencia, el montaje del equipo se efectúa en un riel del tipo TH35-7.5.
Finalmente, el NXBLE-32 opera en un rango de temperatura ambiente que va desde los -35 °C hasta los +70 °C. En este sentido, tiene como temperatura de referencia para el ajuste del elemento térmico los 30 °C. Por el contrario, su rango de temperatura de almacenamiento oscila entre -35 °C y +85 °C. Por último, su altitud aplicable llega hasta los 2,000 metros y posee un grado de contaminación II. En cuanto a su resguardo, su grado de protección es IP20 de forma directa, aunque puede alcanzar IP40 cuando se monta dentro de una caja de distribución.
