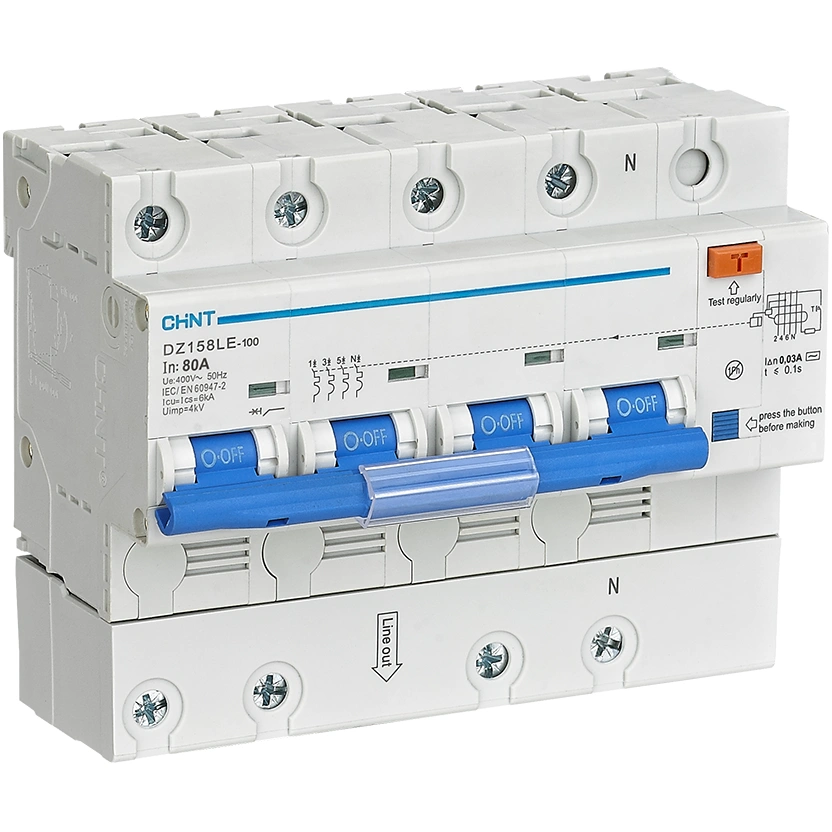

RCBO 4X80A 30MA AC INTERRUPTOR DIFERENCIAL CHINT, con protección contra corriente residual (CBR) de la marca CHINT Electrics está diseñado para ofrecer una protección completa y fiable en las redes eléctricas de distribución de baja tensión. El dispositivo integra en un cuerpo compacto funciones de protección termomagnética y diferencial para garantizar la máxima seguridad. Está especialmente destinado a proteger al personal frente a descargas eléctricas, evitar los riesgos de incendio causados por fallas a tierra, y resguardar los cables y las líneas frente a sobrecargas y cortocircuitos. Su aplicación es apta para circuitos de corriente alterna a 50 Hz y tensiones operativas de hasta 240/415 V.
Características y Parámetros Técnicos
-
Polos y Capacidad de Corriente: Se encuentra disponible en configuraciones de 1P+N, 2P, 3P, 3P+N y 4P. Las corrientes nominales operativas disponibles son de 63 A, 80 A y 100 A.
-
Capacidad de Interrupción: Posee una capacidad nominal de ruptura de cortocircuitos de 6 kA.
-
Protección Diferencial: La sensibilidad nominal frente a fugas a tierra se ofrece en opciones de 30 mA, 100 mA y 300 mA. El umbral de sensibilidad menor o igual a 30 mA se destina a la protección adicional en casos de contacto directo. El umbral menor o igual a 300 mA se enfoca exclusivamente en la prevención de incendios originados por corrientes de defecto a tierra.
-
Forma de Onda Detectada: El interruptor es de clase CA. Esto asegura que el disparo ocurra de forma efectiva ante corrientes residuales alternas sinusoidales.
-
Tiempos de Acción y Capacidad Residual: El tiempo de desconexión bajo la corriente residual nominal es igual o inferior a 0.1 segundos. Su capacidad residual de conexión y desconexión nominal es de 2,000 A.
-
Parámetros de Tensión y Aislamiento: La tensión nominal de aislamiento es de 500 V. Su rigidez dieléctrica a frecuencia industrial soporta 1.89 kV durante un minuto según el catálogo, figurando como 2,000 V en el resumen de datos aportados por el usuario. La tensión nominal de resistencia al impulso se sitúa en 4 kV según el catálogo oficial, aunque la información complementaria suministrada por el usuario menciona 6 kV.
-
Ciclo de Vida del Dispositivo: De acuerdo con el catálogo de fábrica, ofrece una vida útil eléctrica de 1,500 maniobras, elevándose a 2,000 según las notas de texto adjuntas. En cuanto a la vida útil mecánica, alcanza las 8,500 maniobras.
-
Curva de Disparo: La curva de liberación termomagnética de sobrecorriente se establece en un rango de 8 a 12 veces la corriente nominal.
Diseño Físico e Instalación RCBO 4X80A 30MA AC INTERRUPTOR DIFERENCIAL CHINT
-
Grado de Protección y Seguridad: El aparato ofrece un grado de protección IP20. El nivel de contaminación indicado en los documentos de fábrica es de nivel 3, mencionándose como Clase II en el texto suministrado en la consulta.
-
Montaje: Su instalación se realiza de manera sencilla en un carril DIN EN 60715 de 35 mm gracias a un clip de fijación rápido.
-
Conexión de Conductores: El dispositivo admite conexiones mediante cables de cobre con áreas de sección transversal de 16 mm² para modelos de 63 A, 25 mm² para modelos de 80 A y 35 mm² para los de 100 A. Las terminales requieren de un par de apriete recomendado de 3.5 N·m.
-
Señalización Visual: Incluye un indicador visual que revela el estado exacto de la posición del contacto en color rojo y verde.
-
Mantenimiento: Cuenta con un botón de prueba que debe pulsarse de forma periódica para evaluar el comportamiento correcto del mecanismo diferencial.
-
Dimensiones: El catálogo de fábrica especifica que el ancho del interruptor mide 54 mm para 1P+N, 81 mm para 2P, 108 mm para 3P o 3P+N, y 135 mm para la variante de 4P. Su altura es de 73.5 mm para el módulo 1P+N y de 78.5 mm para el resto. Paralelamente, las dimensiones recopiladas en las notas adicionales son de 54×78.5×81 mm para 1P+N, 108×78.5×81 mm para 3P y 135×78.5×81 mm para 4P.
Condiciones de Entorno de Funcionamiento
-
Temperatura Ambiental: Opera de forma óptima bajo temperaturas de entre -5 °C y +40 °C, siempre que el promedio diario no supere los 35 °C. Cuando se sobrepasan los 30 °C, se debe aplicar una reducción de corriente de acuerdo con el factor de compensación térmica.
-
Temperatura de Almacenamiento: Soporta rangos de almacenamiento que van desde los -25 °C hasta los +70 °C.
-
Altitud Operativa: El interruptor está calificado para trabajar en entornos a una altitud igual o inferior a los 2,000 metros.
