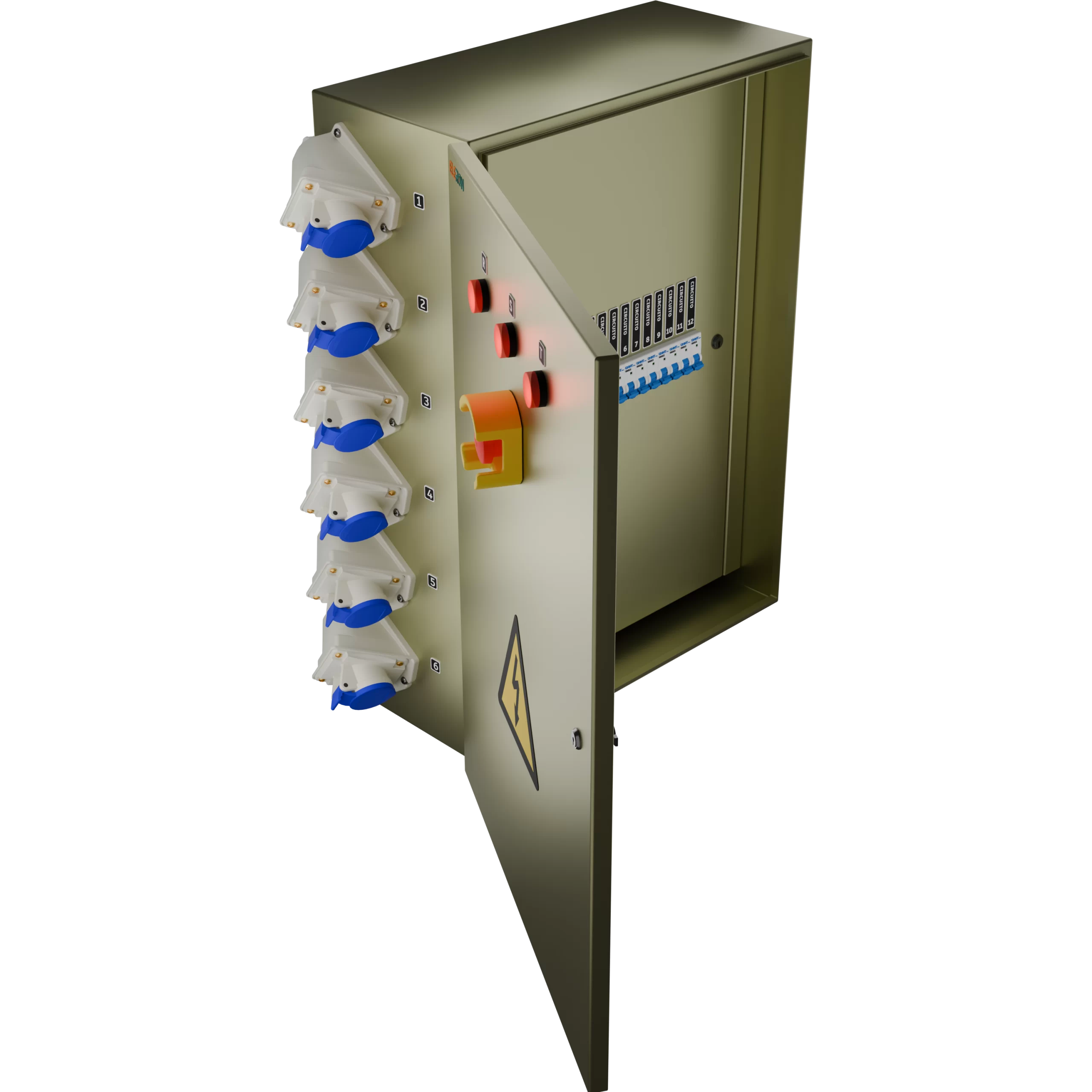

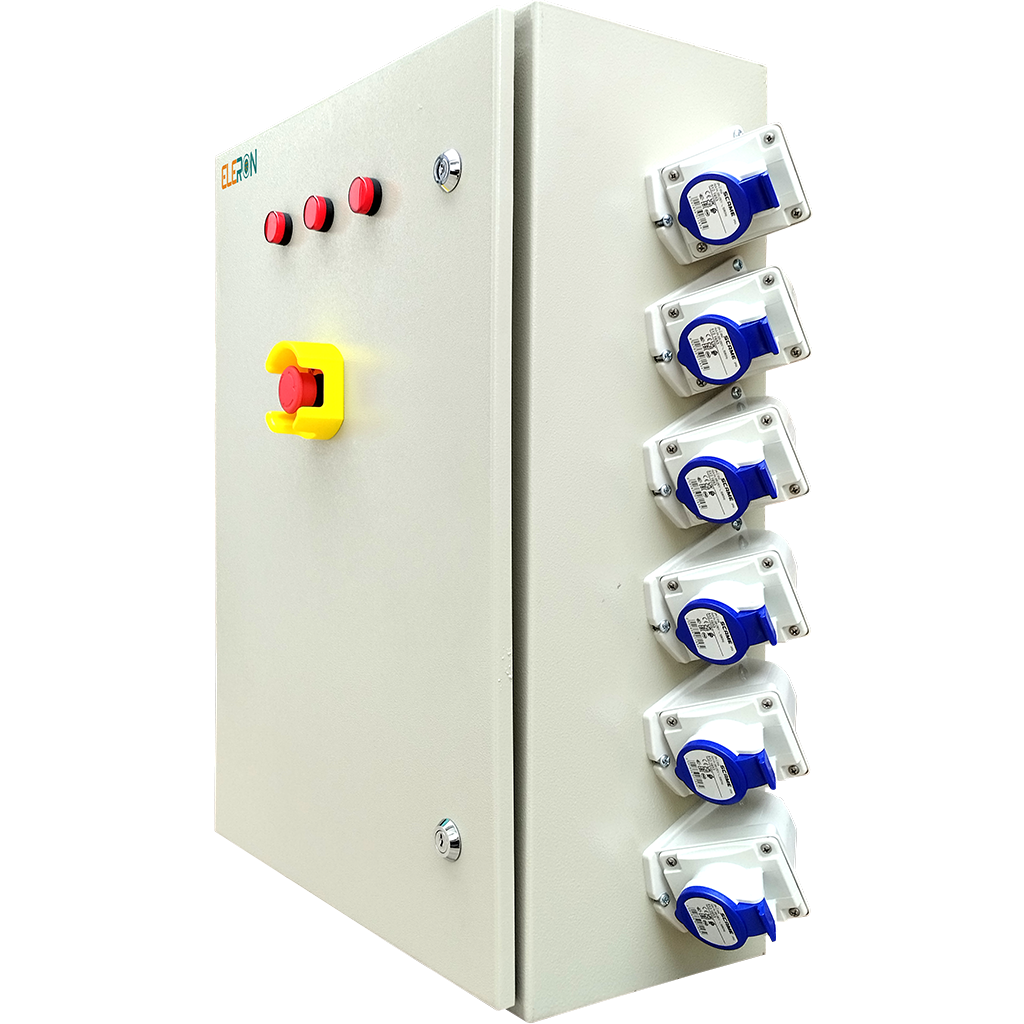

TABLERO FAENA EVENTOS 63A
Aplicación
Ideal para tableros de obra, ferias, eventos, talleres, líneas de producción y distribución temporal o fija donde se requiera una entrada 3P+N+T de 63 A y múltiples salidas protegidas con RCBO.
Características principales

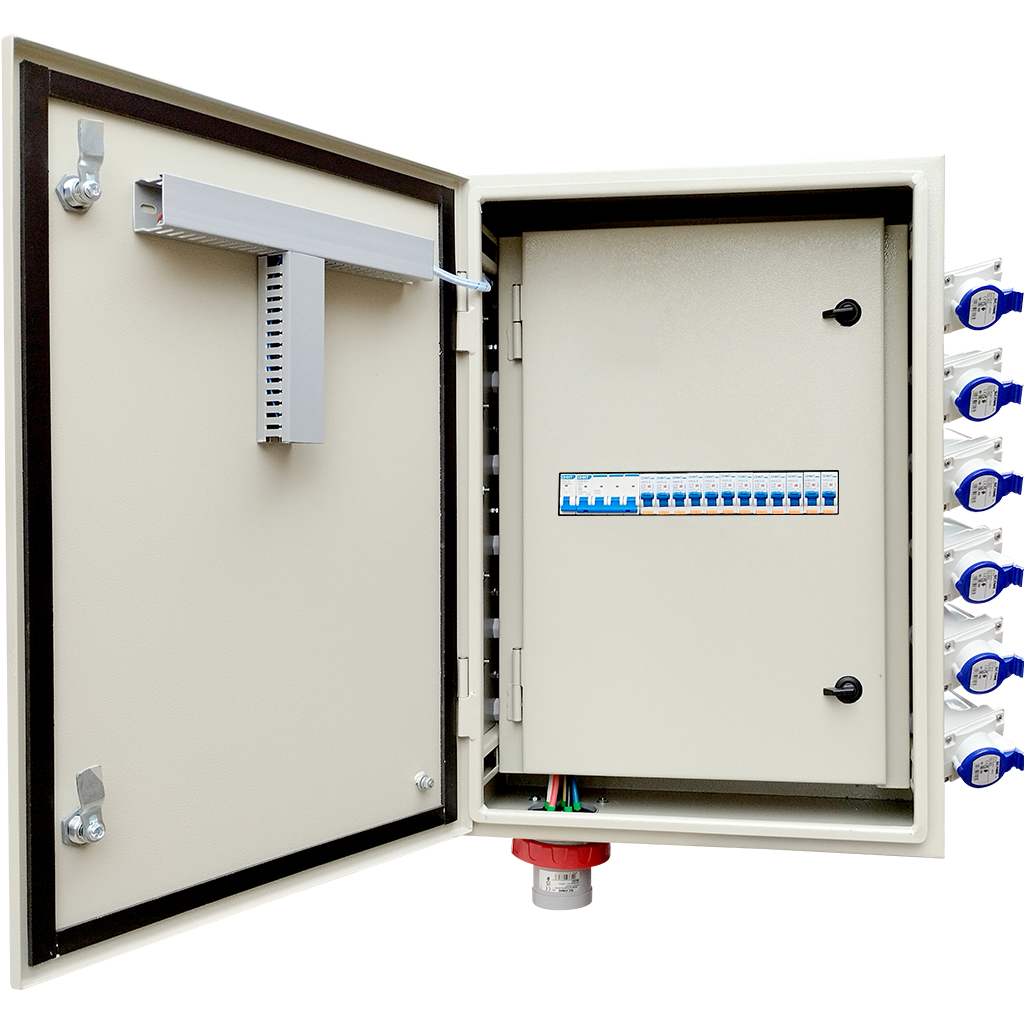

- Gabinete: 700×500×250 mm.
- Protección general: interruptor termomagnético CHINT 4×63 A (tres fases + neutro).
- Salidas: 12 salidas 2P+T de 16 A (monofásicas), con proteccion RCBO.

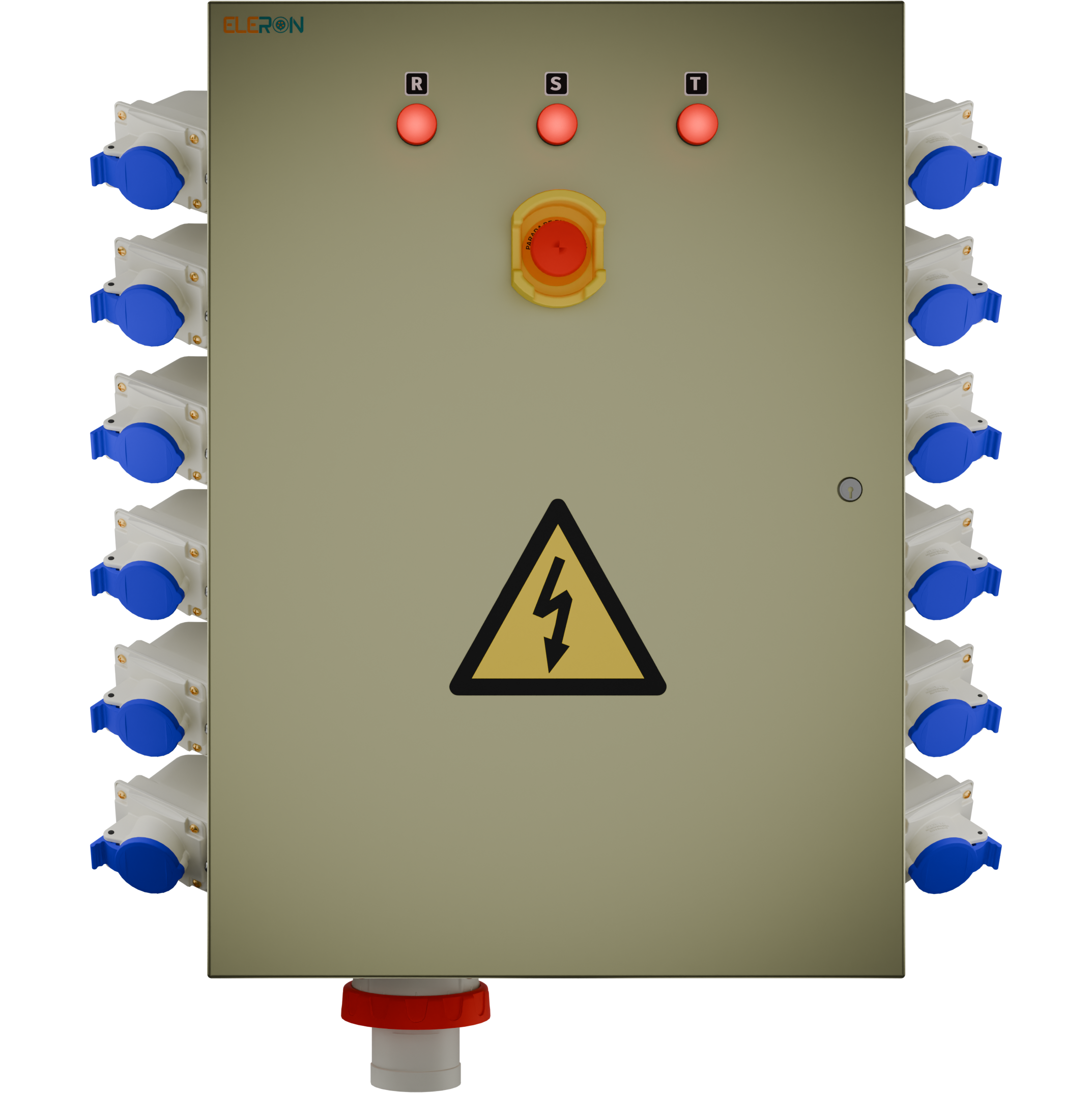

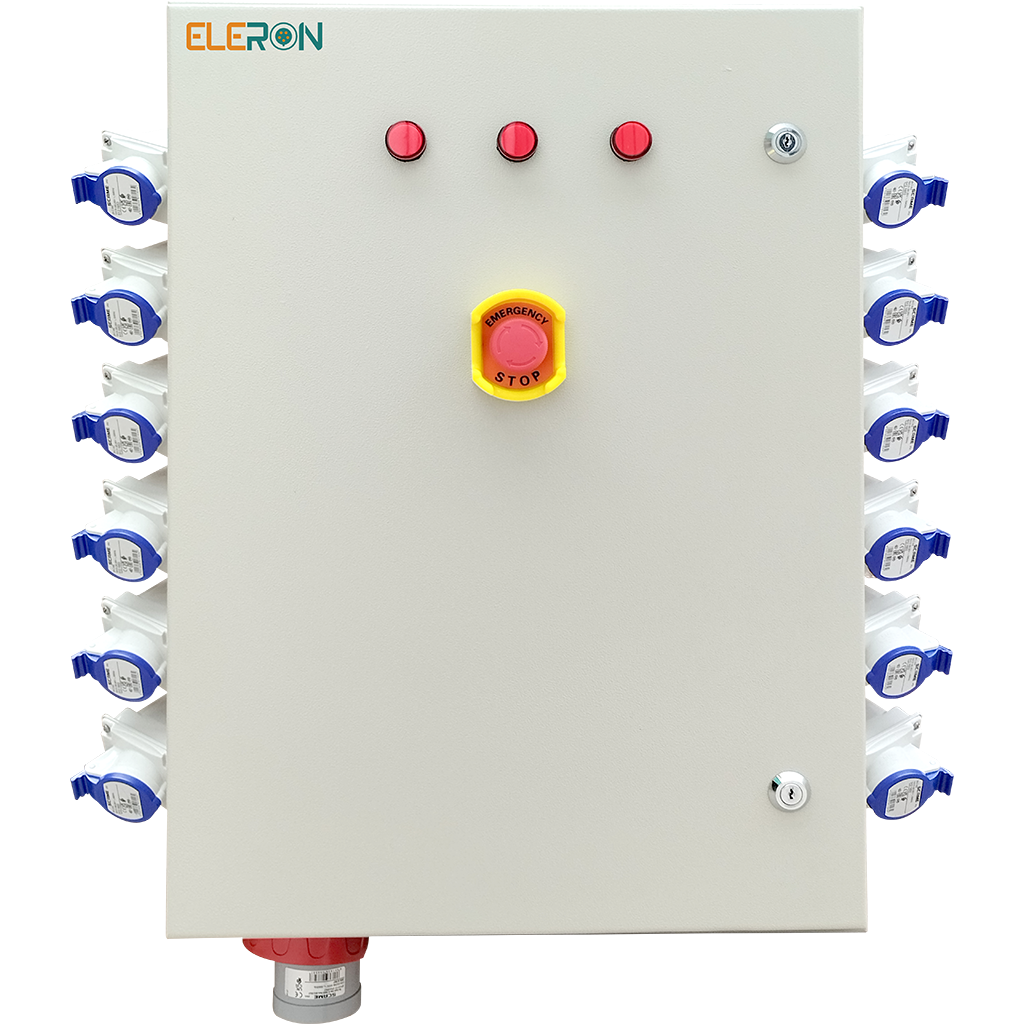

- Parada de emergencia: bobina de disparo asociada al pulsador de emergencia para disparo del general.
- Distribución interna: repartidor 4×15 polos 125 A para 3 fases/neutro.
- Señalización: porta-fusible dedicado para luces piloto (protección independiente de señalética).
- Puesta a tierra: barra de tierra aislada de 2×15 posiciones.
- Conectores de entrada/salida:
- Alimentación mediante enchufe macho SCAME 3P+N+T 63 A sobrepuesto.

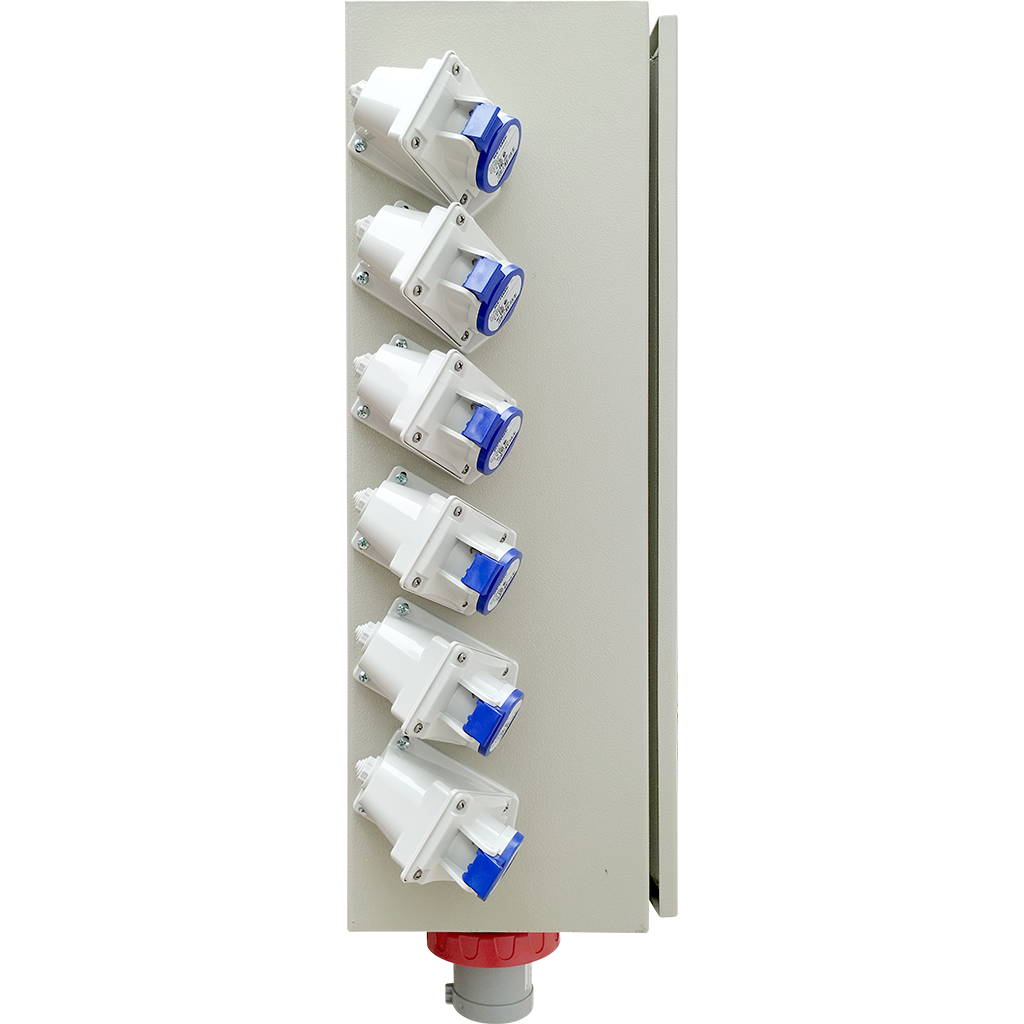

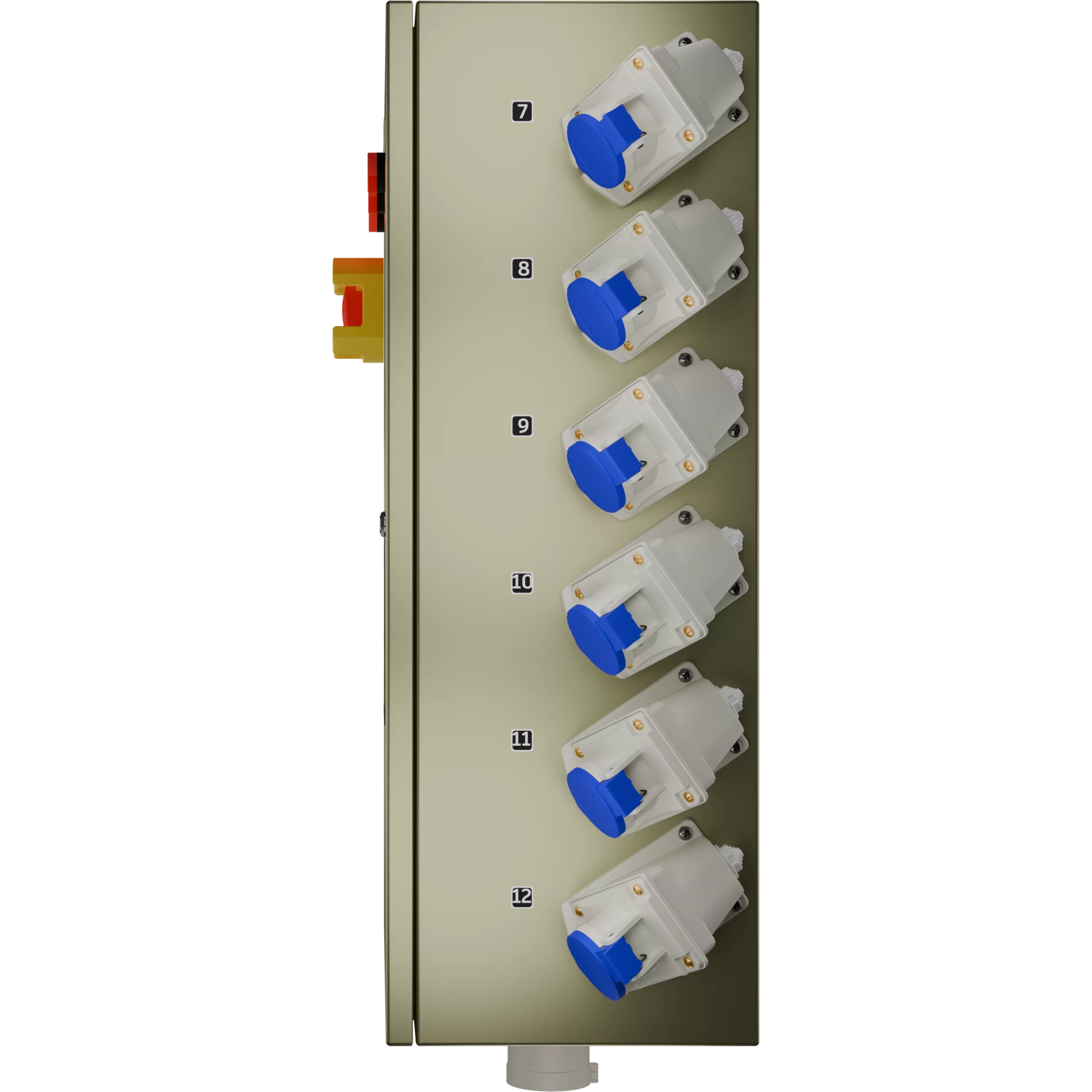

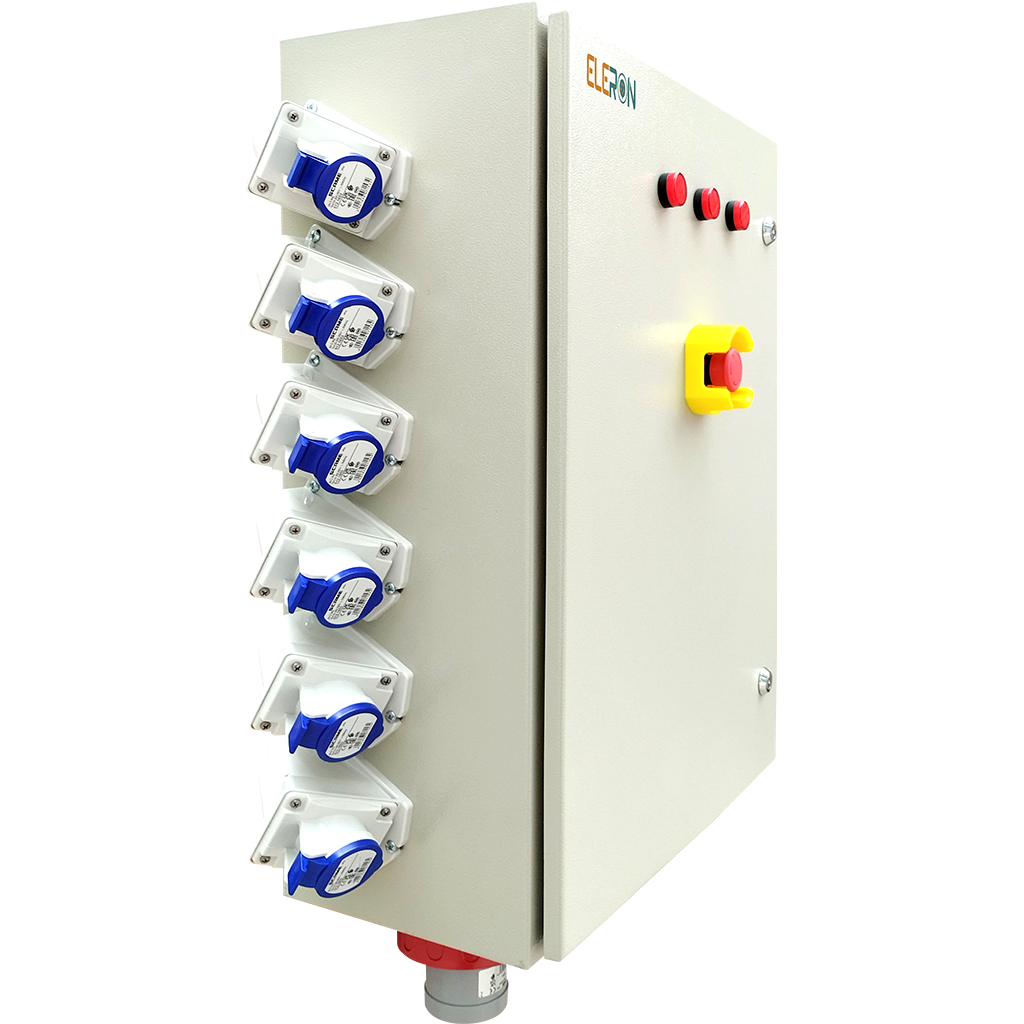

- 12 enchufes Hembra 2P+T 16 A sobrepuestos.
- 1 enchufe Macho 3P+N+T 63 A embutido.
- Marcas: protecciones CHINT y enchufes SCAME.

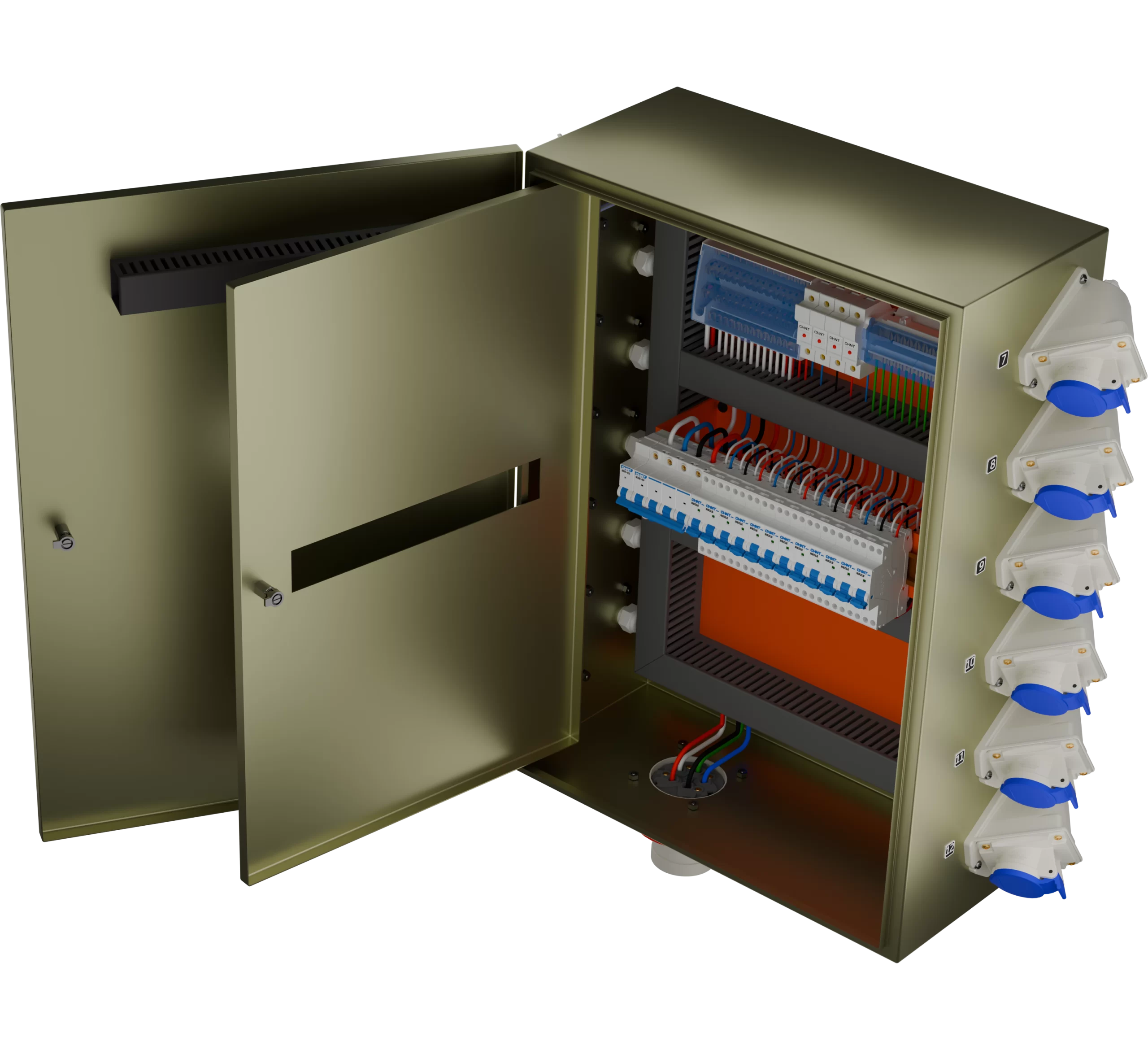

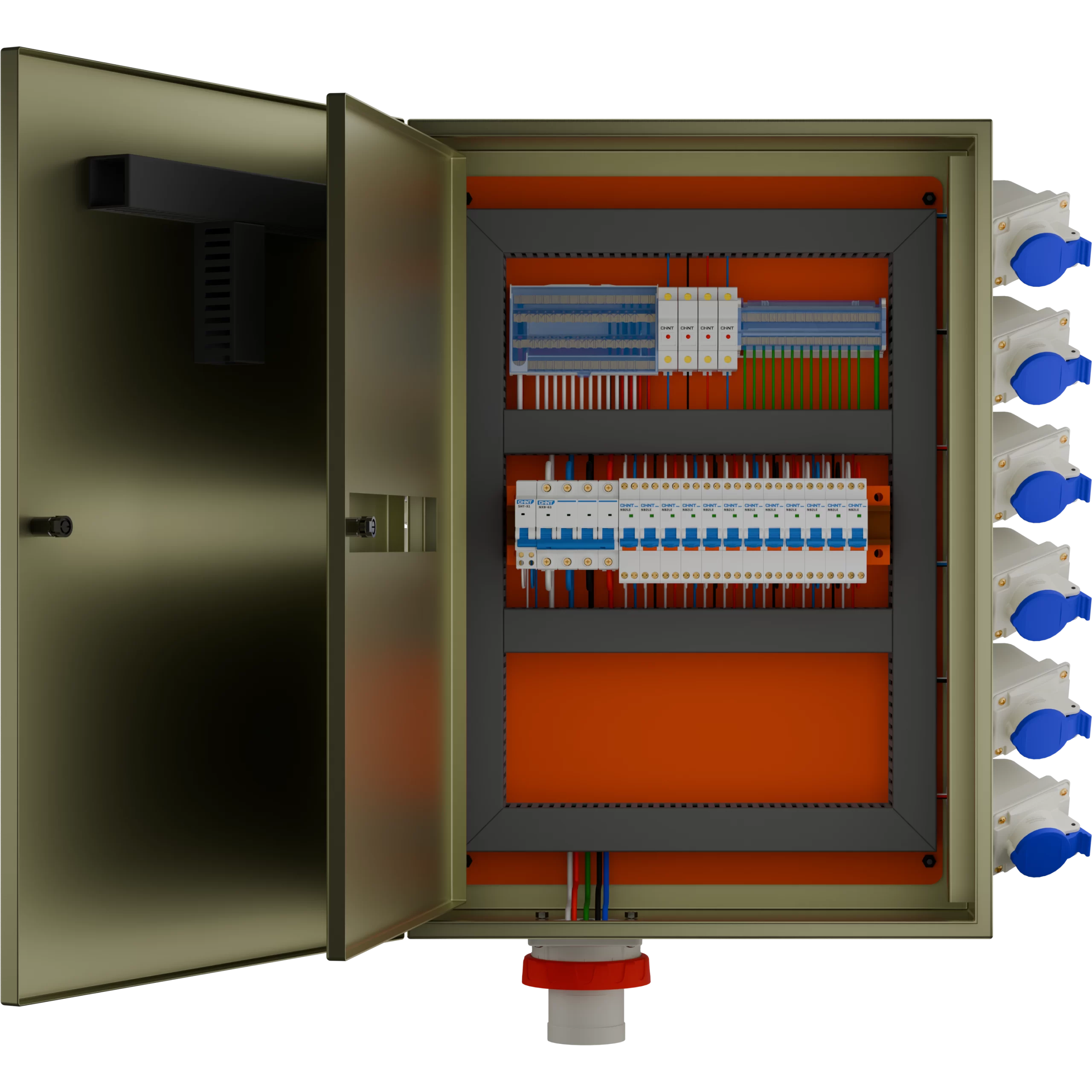

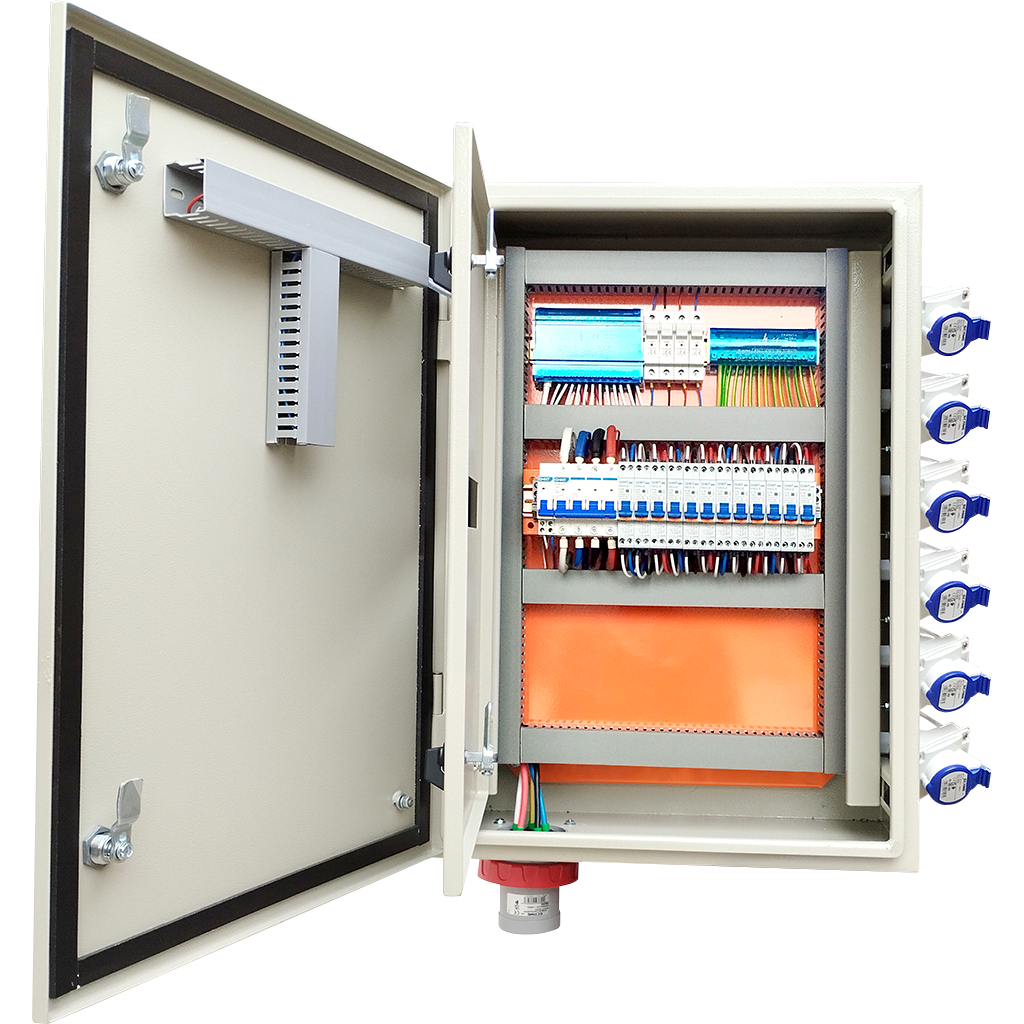

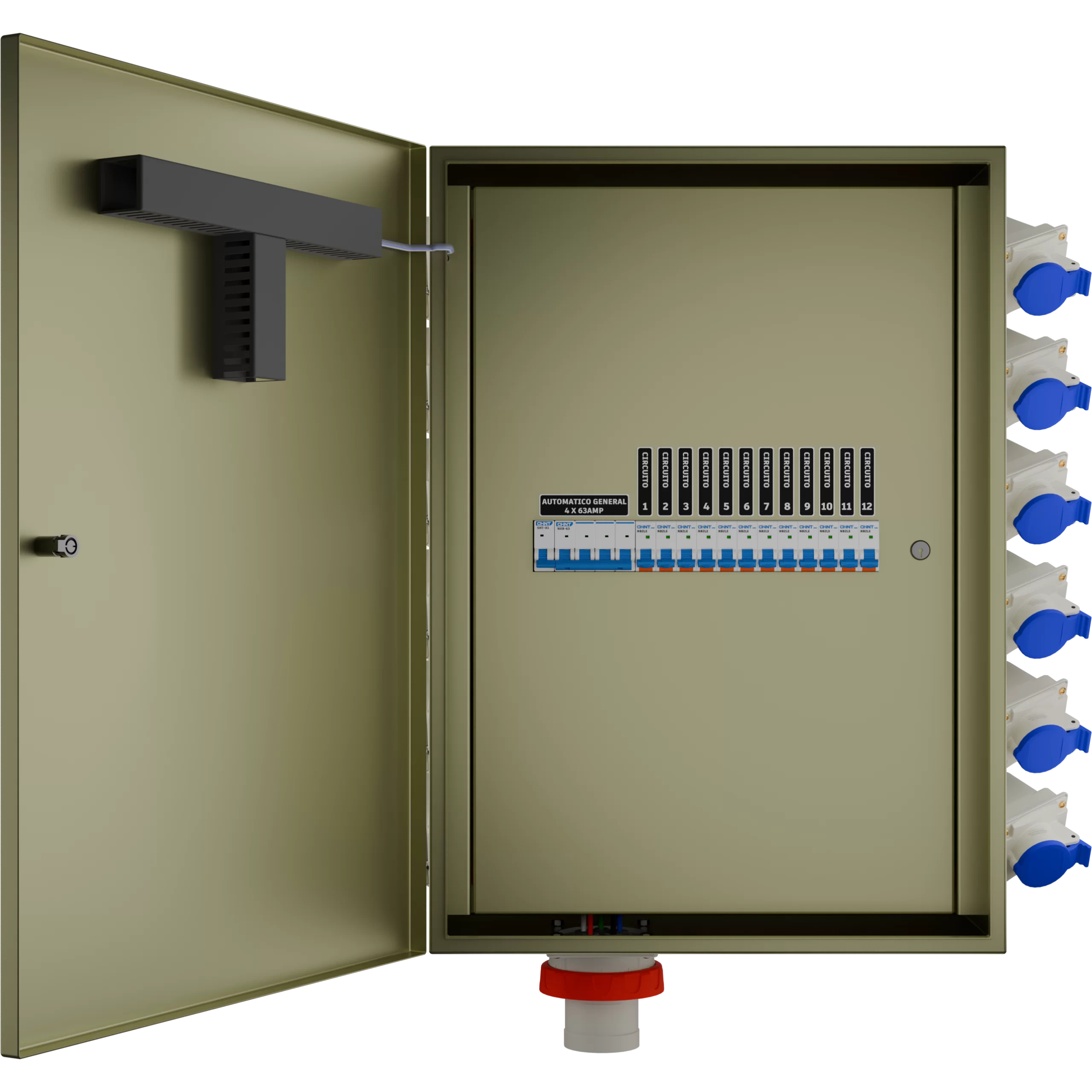

- Orden y mantenimiento: cableado canalizado, barreras y rotulación de circuitos para identificación rápida.
Especificaciones técnicas
| GABINETE 750X500X250 2 PUERTAS | 1 |
| REPARTIDOR TETRAPOLAR 4P 15 SALIDAS, 125A MONTAJE RIEL DIN | 1 |
| PORTA FUSIBLE 1P 32A 400V 10X38MM | 4 |
| FUSIBLES 2A | 4 |
| INTERRUPTOR AUTOMATICO GENERAL 4X63A 10K CURVA C 230-400VAC NXB-63 | 1 |

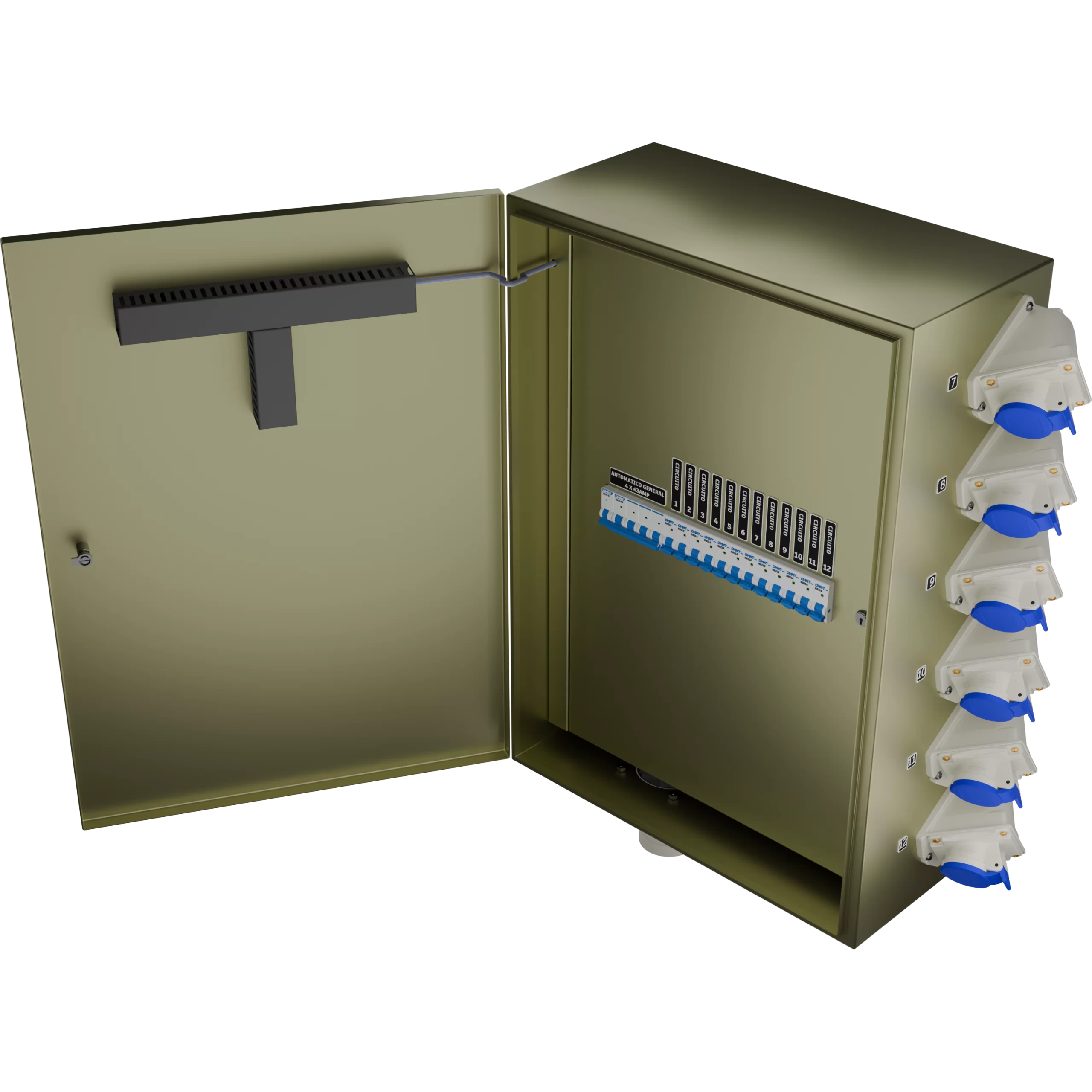

| AUTOMATICO RCBO 1P+N 16A C 6K + DIFERENCIAL 30mA TIPO A INMUNIZADO | 12 |
| CANALETA RANURADA 40X60HX2000MM CON TAPA | 2 |
| CANALETA RANURADA 40X40HX2000MM CON TAPA | 1 |
| OMEGAS 17P | 1 |
| PRENSAESTOPA PVC PG13.5 | 12 |
| ENCHUFE INDUSTRIAL HEMBRA SOBRE PUESTO 2P+T 16A IP44 6H 200-250V SCAME | 12 |
| REPARTIDOR BIPOLAR 15 SALIDAS, 125A MONTAJE RIEL DIN PARA TIERRA | 1 |
| ENCHUFE INDUSTRIAL MACHO SOBRE PUESTO 3P+N+T 32A IP44 6H 346-415 SCAME | 1 |
| LUZ PILOTO LED COMPACTO IP65 Ø22MM 220VAC/DC ROJO | 3 |
| CUBIERTA PROTECTORA PARADA DE EMERGENCIA Ø22MM COVER-22 | 1 |
| PARADA EMERGENCIA TIPO HONGO PLASTICO Ø40MM CON RETENCION DESTRABABLE POR GIRO 1NC NP2 | 1 |
| BOBINA DE DISPARO 230-400VAC PARA NXB-63 SHT-X1 | 1 |
| RIEL DIN | 1 |
Opciones de generadores compatibles:
- Generador Eléctrico Diesel FAW 37,5 kVA Prime – 41 kVA Standby
- Generador de 41 Kva GS Strom modelo GS41
Ventajas
- Seguridad operativa: paro de emergencia que abre el general por mínima tensión.
- Modularidad: arquitectura clara para mantenimiento y ampliaciones.
- Compatibilidad: conectores industriales estándar 2P+T
- Identificación rápida: rotulado de salidas y luz piloto con protección propia.
